CNC-failide ettevalmistamine: failivormingud ja nõuded
Peegelpildis paneelid, 2 mm võrra nihkes aukude read ja sisemised raadiused, millele ükski freesitera ligi ei pääse, ei paista renderdusel välja. Mõni tuleb välja CAM-is, mõni alles kokkupanekul. Kõiki neid vigu on odavam üles leida enne, kui programmeerimist alustatakse.
Seepärast on fail olulisem, kui disainitiimid tihti arvavad. Masin teeb ainult seda, mida fail talle ütleb, ja joonis, mis ekraanil on korrektne, ei pruugi tootmiseks sobida. Siin juhendis on kaks poolt: milline failivorming sobib millise töö jaoks ja mis peab failis paigas olema, et seda saaks freesida.
Juhend põhineb tööl, mida me Cutlabis päriselt saame: tellimusmööbel, sisseehitatud sisustus, kaupluse sisustus ja ehituslikud detailid vineerist, MDF-ist, lamineeritud plaadist, täispuidust ja tehnilistest plastidest.
Alustage tööoperatsioonist, mitte vormingust
Enne vormingu valimist mõelge, mida masin peab tegema.
Lõikamiseks, puurimiseks, taskute freesimiseks ja graveerimiseks lamedal plaadil piisab tavaliselt 2D-vektorjoonisest. Kujupindade ja liitkõverate jaoks on tavaliselt vaja 3D-mudelit. Kui detaili tuleb töödelda rohkem kui ühelt küljelt, saatke kas mudel või omavahel kooskõlastatud joonised, kus on iga külg ja iga töötlussügavus selgelt märgitud. Meie masin on kolmetelgne, seega eri külgede töötlus tähendab eraldi kinnitusi ja tööriistale ligipääsu tuleb kontrollida.
Siit algavad sageli segadused. PDF võib kujutada kapi külgpaneeli täiesti õigesti ja sisaldada samas null usaldusväärset geomeetriat. STEP-mudel võib kanda suurepäraseid 3D-andmeid ja mitte öelda, kumb külg jääb nähtavaks. Ükski fail pole vale. Lihtsalt vastab kumbki muule küsimusele kui see, mida tootmine küsib.
Geomeetria on paketi keskmes, aga mitte kogu pakett.
2D-vormingud lõikamiseks ja graveerimiseks
DXF: töökoja töökindel standard
Meie kogemuse põhjal on DXF 2D-töös kõige praktilisem. Seda toetab enamik CAD- ja CAM-tarkvara ning see sobib hästi plaatmaterjalidele: vineer, MDF, melamiinplaat, HPL, akrüül ja tehnilised plastid.
Hästi ette valmistatud DXF sisaldab kinniseid vektorkontuure täismõõdus, tavaliselt millimeetrites. Selles võivad olla ka ringid puurimiseks, jooned graveerimiseks ja eraldi kihid eri operatsioonidele. Just see struktuur teeb võimalikuks tõhusa paigutuse plaadile ja mõistliku tööriistavaliku.
DXF vajab siiski kontrolli, enne kui see masinani jõuab. Dubleeritud geomeetria võib anda korduvad tööteed või valikuvigu. Millimeetri murdosa suurused vahed võivad takistada kontuuri tuvastamist kinnisena. Lahutatud mõõtjooned ja skaleerimata import tekitavad lisatööd. Splainid iseenesest sobivad, aga kriitilise kontuuri puhul kontrollige, kuidas need eksporditakse ja kuidas meie CAM neid loeb. Hoidke töötlusgeomeetria selge ja jätke esitlusjoonise elemendid välja.
DWG: kasulik, aga vaadake, mis kaasa tuli
DWG on AutoCAD-i natiivne failivorming ja levinud arhitektuuris ning sisekujunduses. Selles võib olla sama 2D-info mis DXF-is, sealhulgas kihid, mõõdud, plokid ja märkused.
DWG saatmisel eemaldage kõik, mida valmistamiseks vaja pole: lehekülje paigutused, joonisepäised, esitluselemendid. Kasutamata välisviited kustutage, aga viited, mis kannavad vajalikku geomeetriat, siduge faili sisse või pakkige kaasa. Hoidke töötlusgeomeetria selgelt nimetatud kihtidel ja märkige, kas joonis on millimeetrites või tollides. Puhas DWG lühendab ettevalmistust.
SVG, AI ja EPS: graafiliseks graveerimiseks
Need on õiged vormingud logode, kirjade, dekoratiivsete mustrite ja perforeeritud ekraanide jaoks. Need sobivad hästi freesitud siltidele ja kaubamärgiga paneelidele.
Kaks tingimust on olulised. Fail peab sisaldama päris vektortrajektoore, mitte sisestatud rasterpilti. Ja tekst tuleb teisendada kontuurideks. Joone paksus teisendage kontuuriks ainult siis, kui just see laius määrab töödeldava ala. Keskjoonega graveerimisel jätke jooned nii nagu on. Õhuke joon ekraanil ei ütle masinale, kas graveerida, teha V-nikerdust või lõigata läbi. Selle kavatsus tuleb eraldi ära märkida koos sügavusega.
Palun kontrollige meiega failide ühilduvust enne, kui saadate natiivseid CAD-, AI- või EPS-faile, et saaksime need esmalt oma CAM-tarkvaraga üle kontrollida.
PDF: viide, harva tootmisfail
PDF sobib hästi mõõtude, vaadete ja heakskiidetud paigutuste edastamiseks. Töökindel töötlusfail see ei ole. Mõnes PDF-is on muudetavad vektortrajektoorid, mõni on lamendatud pilt, skaneering või killustunud geomeetriaga eksport, ja väljastpoolt seda ei näe.
Saatke PDF kindlasti. See annab mõõdud, paigutuse ja tootmismärkused edasi paremini kui miski muu. Lihtsalt lisage sellele DXF, DWG, SVG või natiivne CAD-fail, kui detaile päriselt lõigatakse.
3D-vormingud freesimiseks ja kujudetailidele
STEP: eelistatud vahetusvorming
STEP (.step või .stp) on meie kogemuses 3D-töös kõige praktilisem vorming. See kannab täpset ruumilist geomeetriat CAD-süsteemide vahel ja sobib hästi mööblidetailide, kumerate paneelide, tisleriühenduste ja eritellimusel sisustuselementide jaoks.
STEP tuleb kasuks, kui detailil on kujuga servad, süvistatud furnituuriasukohad või päris kolmemõõtmelised pinnad. See annab CAM-programmeerijale tahkismudeli, mille põhjal tööteid koostada. Põrkekontroll sõltub ka õigesti määratud tööriistadest, toorikust, kinnitusest ja masina seadistusest, ja need on meie asi.
Koostude puhul lisage üksikdetailide failid ja koostemudel, kui mõlemad olemas on. Üksikdetaile on lihtsam programmeerida ja paigutada, koost kinnitab, kuidas need omavahel sobivad. Mõlema saatmine pole liig.
IGES: pindmudelitele
IGES (.igs, .iges) on vanem, aga seda näeb siiani keerukate kumerate vormide puhul tööstusdisainist või spetsiaalsest 3D-tarkvarast. Selle nõrkus on, et seal võivad olla pinnad, mis pole ühendatud suletud tahkiseks. See ei tee faili kasutuks, aga enne programmeerimist võib seda vaja olla parandada.
Kui olemas on nii STEP kui IGES, saatke STEP.
STL: võrkgeomeetria
STL kirjeldab kuju kolmnurkvõrguna. See sobib 3D-printimiseks ja töötab skulpturaalsete või orgaaniliste pindade freesimisel, aga lähendab pinda kolmnurkadega ega sisalda muudetavaid elemente, täpseid kõveraid ega aukude definitsioone. Ühikuid see ka usaldusväärselt ei märgi, seega öelge meile ekspordil kasutatud ühikud, ja me kontrollime pärast importi ühte teadaolevat mõõtu.
Kasutage seda reljeefi või vabakujulise pinna jaoks ning valige võrgu tihedus vastavalt vajalikule pinnatäpsusele. Täpsete mõõtudega mööblidetailide ja ehitusdetailide jaoks saatke natiivne mudel või STEP.
Natiivsed CAD-failid
SolidWorksi, Rhino, SketchUpi, Fusioni või AutoCAD-i failid on kasulikud lisaks vahetusvormingule. Need säilitavad disainiinfo ja annavad tootmisel varuvõimaluse, kui teisendusega peaks probleeme tekkima.
Tootmisdokumentatsiooni need ei asenda. SketchUpi mudel võib sisekujunduse suurepäraselt edasi anda, kuid sellest võivad puududa täpsed ühendused, plaadipaksused või tootmiskõlblikud detailid. Rhino mudelil võivad olla suurepärased pinnad, mille servad on avatud ja vajavad kontrolli. Fail on tootmisvalmis vaid siis, kui selles olev mudel on tootmiseks valmis.
G-kood: selle teeme ise
G-kood sisaldab masina käske: liikumised, ettenihked, spindli pöörded, tööriistavahetused, tööteed. Seda ei peaks klient tavaliselt esitama.
G-kood on masinaspetsiifiline. Ühe freespingi jaoks kirjutatud programm võib teisel olla ebatäpne või ohtlik, sest kinnitus, tööriistakogu, postprotsessor, masina piirid ja nullpunkt on erinevad. Me peame CAM-i ettevalmistust tootmiskontrolli osaks, mitte teisenduse sammuks, sest töötlusstrateegia peab sobima materjali, pinnakvaliteedi nõude ja kogu seeria ühtlusega.
Mis teeb faili tootmisvalmis
Vorming on lihtne osa. Siin on tingimused, mis otsustavad, kas fail läheb otse programmeerimisse või tuleb küsimustega tagasi.
Kõik mõõdus 1:1, ühikud märgitud. Tollides eksporditud fail, mida loetakse millimeetritena, tähendab kogu paketi ümberskaleerimist ja uuesti kontrollimist. Märkige ühik ka siis, kui see tundub iseenesestmõistetav.
Detaili kontuurid ja väljalõiked kinnised. Ekraanil kinnine paistev kontuur võib tööteede loomisel ebaõnnestuda või anda pooliku lõike. Mõne lõike jaoks on avatud trajektoor õige, siis märkige, et need on tahtlikult avatud.
Ei mingit dubleeritud ega eksinud geomeetriat. Kattuvad jooned töödeldakse kaks korda. Plaadist väljapoole jäetud üksikud elemendid segavad paigutust ja tähendavad tavaliselt, et faili pole kunagi puhastatud.
Kihid, mis eraldavad operatsioonid. Läbilõige, tasku, puurimine, graveering, viide. Nimetamata kihil olev ring võib olla läbiv auk, madal tasku või puurimispunkt, ja keegi peab peatuma ja küsima.

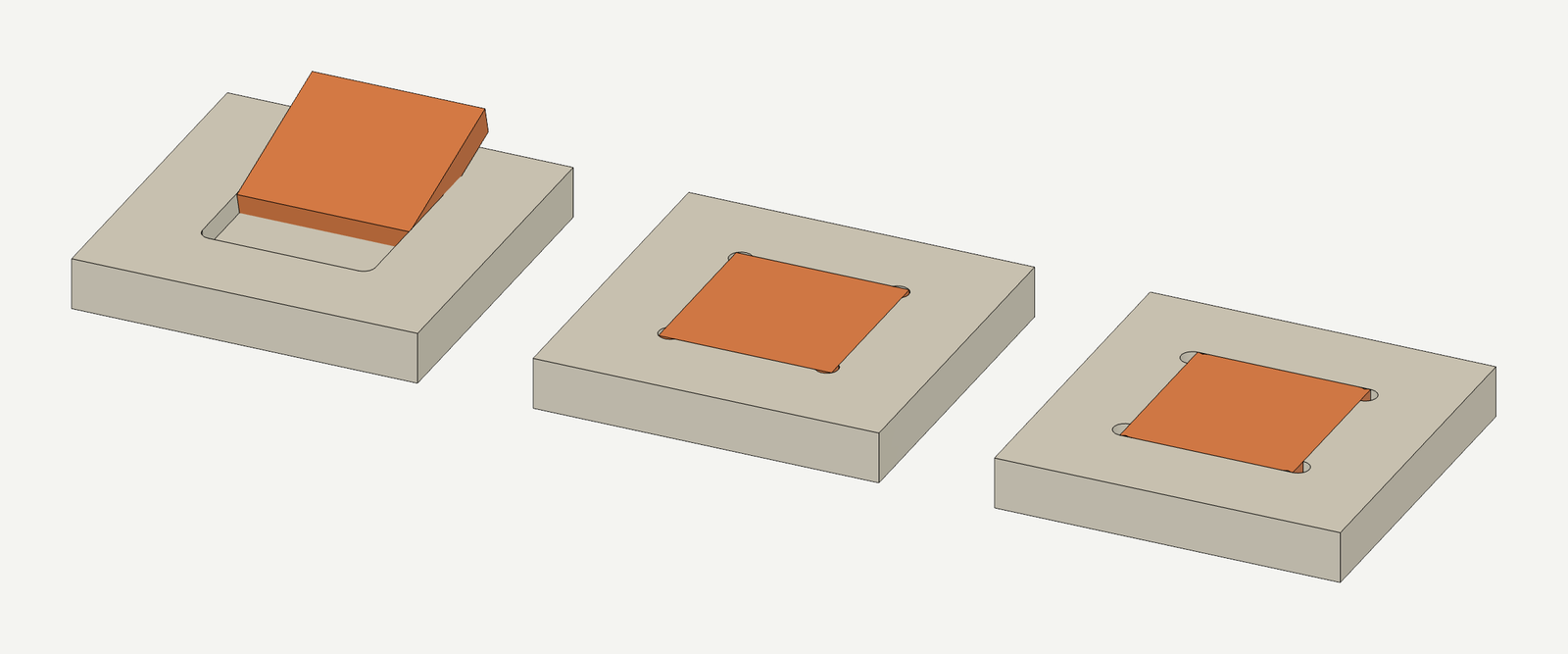

Geomeetria joonistatud ümara tööriista jaoks. Freesitud kontuuri sisenurk jääb freesi raadiusega. Kui sinna peab istuma teravaservaline detail, leppige kokku nurgalahendus, näiteks dogbone või T-bone, muudetud vastasdetail või järeltöötlus. Väga kitsad ribad, õrnad sisemised detailid ja väikesed toestamata tükid vajavad teistsugust lähenemist ning selle otsustamine on CAD-is odavam.
Vasak- ja parempoolsed detailid selgelt eristatud. Peegelpildis detailid on sisseehitatud sisustuses eriline risk: üks vales asendis detail häirib kokkupanekut objektil, mitte töökojas.
Mida fail meile ei ütle
Pelgalt geomeetria ei anna usaldusväärselt edasi asju, mis tulemuse määravad:
Kirjutage need märgitud joonisele või lühikesse spetsifikatsiooni geomeetria kõrvale. See on kõige odavam lisa, mida disainitiim paketile saab teha.
Miks puhtad failid on odavamad
Paljud tootmisprobleemid on odavam lahendada failis kui töökojas. See on majanduslik põhjus ja päris konkreetne.
Ümbertegemine. Kui sisenurgad on nelinurksed, aga detailid peavad kokku sobima, peab keegi otsustama, kas lisada nurgalahendused, muuta ühendust või kujundada naaberdetailid ümber. Kui see otsustatakse vara, jääb projekt tõhusaks. Kui pärast töötlust, tähendab see detailide uuesti lõikamist ja juba tehtute käsitsi viimistlemist.
Materjalikasutus. Kui detailid tulevad õige orientatsiooni, kiudude suuna ja mõistlike vahedega, paraneb plaadi kasutamise tõhusus. Tellimusmööbli ja sisustuse hinnapakkumises on materjal piisavalt suur osa, et parem paigutus plaadile (nesting) võib hinda langetada.
Hinnapakkumise kiirus. Töökoda koostab hinnapakkumise kiiremini ja täpsemalt, kui failid on korras, mõõdud lõplikud ja materjalieeldused selged. Avamiseks ja paigaldamiseks ajastatud sisustusprojektides jääb ennetatava failiprobleemi põhjustatud viivitus harva ainult ühe osapoole mureks.
Failide ettevalmistamine ja viimistluse kvaliteet
CAD/CAM-i peetakse tavaliselt lõikamise küsimuseks. See on ka viimistluse küsimus.
Tööriista valik, ettenihke strateegia ja lõikesuund mõjutavad serva väljamurdumist ja teravust ning kõige rohkem seal, kus see välja paistab: spooniga plaat, melamiinpaneelid, kõik nähtava servaga detailid. Kui fail ei eralda operatsioone ega märgi nähtavaid külgi, jõuavad detailid küll lõigatuna kohale, aga vajavad enne viimistlust veel ettevalmistust.
Sama kehtib graveerimise ja 3D-freesimise kohta, kus sügavuse kontroll, geomeetria kvaliteet, töötee samm, tööriistad ja materjal mõjutavad kõik visuaalset tulemust. Viimistlusele tasub mõelda juba faili ettevalmistamisel.
Kui teil korralikku faili veel pole
See on normaalne ega ole probleem.
Mõned kliendid saadavad DXF-i või STEP-i, mida tuleb ainult üle kontrollida ja optimeerida. Teised alustavad visandist, PDF-paigutusest, meeleolutahvlist või fotost ning tootmisloogika tuleb idee ümber üles ehitada: konstruktsioonidetailid, plaadipaksused, kokkupaneku viis, servad, viimistlus.
Saatke selgeim versioon sellest, mis teil on, ja ärge sundige peale ebakindlat eksporti. Esialgne visand selge eesmärgiga on kasulikum kui CAD-fail, mis vaikselt iseendale vastu räägib.
CNC-töötlus maksab 60 €/h ja programmi ettevalmistus on hinna sees. Kui joonis tuleb enne koostada või ümber teha, on CAD-projekteerimine 75 €/h. Minimaalne tellimus on 100 € kogu tellimuse kohta, ilma käibemaksu ja transpordita; väljapoole Eestit saatmisel on logistiline lävi 150 €. Hindadele lisandub käibemaks. Töökoja kaasamine varakult aitab hilisemaid parandusi vältida.
Kontrollnimekiri enne saatmist
Enamiku 2D-plaaditööde jaoks on praktiline kombinatsioon puhas DXF ja mõõtudega PDF. 3D-freesimiseks STEP ja viitejoonised. Graafika jaoks SVG, AI või EPS ja kirja pandud graveerimise kavatsus.
Selge ja täielik pakett lubab töökojal edasi liikuda ilma oletusteta.
